Ritzpräger, Nadelpräger und Punktschriftpräger
Ritzpräger, Nadelpräger, Punktschriftpräger (beispielsweise für die Kennzeichnung eines DataMatrix-Codes) und Prägemaschinen mit Vibropeening-Verfahren kennzeichnen dauerhaft Werkstücke aus festem Material (bearbeitet oder unbearbeitet), wie zum Beispiel Aluminium, Magnesium, Stahl, Edelstahl, Kunststoff und Guss. Diese Prägetechniken werden für flexible und schnelle Kennzeichnung von:
- alphanumerischer Zeichen,
- Seriennummern,
- Teilenummern
- Logos
- DAta Matrix Codes
- oder weiteren 2D-Codes
eingesetzt. Durch die Prägung mit diesen Prägemaschinen entsteht eine direkte, dauerhafte und fälschungssichere Kennzeichnung.
Die Ritzpräger und Nadelpräger bieten den Vorteil hoher Flexibilität bei Prägetexten, Schrifthöhen und -breiten sowie der Prägetiefe. Durch die geringe Krafteinwirkung und den mechanischen Toleranzausgleich können auch massive, hohle, schräge oder gewölbte Bauteile gekennzeichnet werden.
Durch die große Variantenvielfalt von Beschriftungsmaschinen als Werkstattgerät, tragbaren Markiereinheiten und Präger als Anbaueinheit / Integrationseinheit lösen wir nahezu alle Markieraufgaben.
Zudem sind die BORRIES Kombisysteme modular aufgebaut und können somit entsprechend Ihrer Bedürfnisse kombiniert werden. Und wenn bei diesem großen Portfolio doch noch nicht das passende Produkt dabei ist, sind wir auch sehr erfahren im Sondermaschinenbau.
Welche Lösung geeignet ist, hängt deshalb nicht nur davon ab, was gekennzeichnet werden soll. Entscheidend sind auch das Material und die Geometrie des Bauteils, die gewünschte Kennzeichnung, die Zugänglichkeit der Markierstelle und die Frage, wie die Kennzeichnung in den Fertigungsprozess eingebunden werden soll.
Wir helfen Ihnen gern dabei.
Unser Produktkonfigurator
Gerne können Sie sich Ihren Ritz-/Nadelpräger kostenfrei selbst zusammenstellen.
Prägemaschinen zum Ritzprägen, Nadelprägen und Punktschriftprägen
Vorteile der Ritzpräger, Nadelpräger und Punktschriftpräger
- Schrifthöhen und -breiten frei skalierbar
- Unterschiedliche Zeichensätze/Sonderzeichen
- große Prägetiefen möglich
- Niedriger Geräuschpegel (Ritzprägen)
- Geringe Krafteinwirkung (auch für empfindliche Werkstücke geeignet)
- Spanlos durch Materialverdrängung
- Preiswerte Standard-Systeme
- Individuelle Sonderlösungen
Beschreibung der Prägeverfahren Ritzprägen, Nadelprägen, Punktschrift, Data-Matrix-Code und Vibropeening
Die Verfahren unterscheiden sich damit in der Art, wie die Kennzeichnung auf der Oberfläche erzeugt wird. Welche Technik für eine konkrete Anwendung geeignet ist, hängt unter anderem von Werkstoff, Kennzeichnungsinhalt, gewünschter Prägetiefe, Bauteilgeometrie und Produktionsprozess ab.
Ritzprägen
Beim Ritzprägen wird eine Diamant- oder Hartmetallspitze in die Oberfläche des Werkstücks gedrückt und durch das Material gezogen. Dadurch entsteht eine nahezu spanfreie, linienförmige Kennzeichnung.
Nadelprägen
Beim Nadelprägen wird eine Hartmetallnadel mit hoher Frequenz in die Werkstückoberfläche eingeschlagen. Die einzelnen Einschläge erzeugen die gewünschte Kennzeichnung.

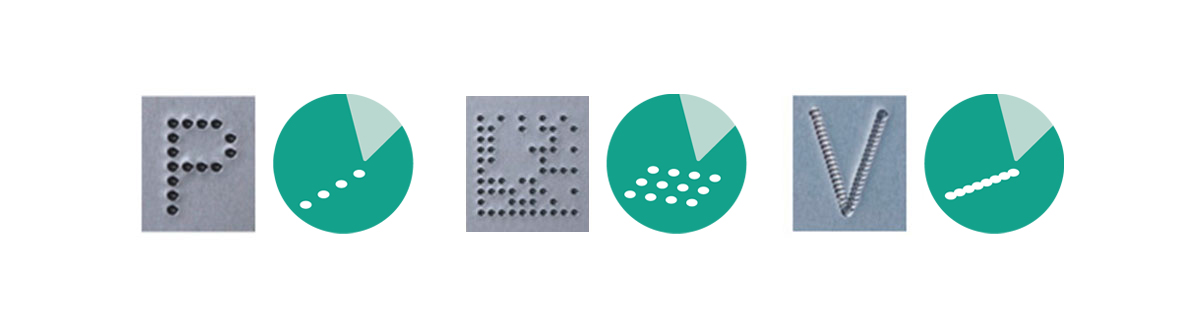

Punktschrift, Data-Matrix-Code und Vibropeening
Beim Prägen von Punktschrift, Data-Matrix-Code und dem Vibropeening wird eine Hartmetallspitze mit hoher Geschwindigkeit in die Werkstückoberfläche geschlagen. Die dabei entstehenden „Kraterpunkte“ bilden lesbare Zeichen und/oder einen DataMatrix-Code.
Warum gibt es unterschiedliche Prägesysteme?
Nicht jedes Bauteil lässt sich auf dieselbe Weise kennzeichnen. Ein kleines Werkstück kann beispielsweise zu einer stationären Markierstation gebracht und dort fixiert werden. Ein großes oder schweres Bauteil lässt sich dagegen möglicherweise nicht wirtschaftlich transportieren. In einer automatisierten Fertigungslinie wiederum soll die Kennzeichnung direkt in den Produktionsablauf integriert werden.
Deshalb gibt es unterschiedliche Bauformen von Prägesystem

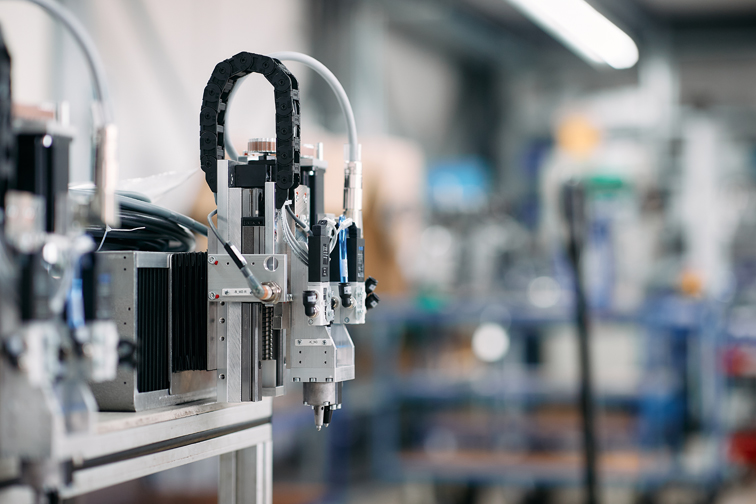

Bei BORRIES stehen dafür im Bereich der Ritz- und Nadelprägetechnik drei grundlegende Systemkonzepte zur Verfügung:
Anbaueinheiten, Werkstattgeräte und tragbare Markiersysteme.
Die Unterschiede liegen dabei nicht primär im eigentlichen Prägeverfahren. Sie ergeben sich vor allem daraus, wo und wie die Kennzeichnung durchgeführt wird und wie stark das Prägesystem in den Produktionsprozess integriert werden soll.
Was sind Ritz- und Nadelprägesysteme?
Ritz- und Nadelprägesysteme sind industrielle Markiersysteme zur dauerhaften Kennzeichnung von Werkstücken. Sie können unter anderem Klarschrift, Seriennummern, Logos und DataMatrix-Codes direkt auf Bauteile aus Metall oder Kunststoff aufbringen.
BORRIES bietet Ritz- und Nadelprägesysteme für unterschiedliche industrielle Markieraufgaben.
Was ist der Unterschied zwischen Ritzprägen und Nadelprägen?
Beim Ritzprägen zieht eine Diamant- oder Hartmetallspitze eine durchgehende Linie in die Werkstückoberfläche. Das Verfahren arbeitet leise und erzeugt ein optisch ansprechendes Schriftbild.
Beim Nadelprägen wird eine Hartmetallnadel mit hoher Frequenz in die Oberfläche eingeschlagen. Es eignet sich besonders für raue Oberflächen und größere Prägetiefen.
Beide Techniken gehören zur direkten, materialverdrängenden Kennzeichnung. Die Kennzeichnung wird dabei unmittelbar auf dem Werkstück erzeugt und bleibt dauerhaft mit dem Bauteil verbunden.
Für welche Werkstoffe eignen sich Ritz- und Nadelprägesysteme?
Ritz- und Nadelprägen eignen sich für nahezu alle plastisch verformbaren Werkstoffe. Dazu gehören beispielsweise Aluminium, Stahl, Edelstahl, Kupferlegierungen, Grauguss und bestimmte Kunststoffe.
Welches Verfahren geeignet ist, hängt unter anderem von Werkstoff, Oberfläche und gewünschtem Markierergebnis ab.
Welche Markierinhalte können geprägt werden?

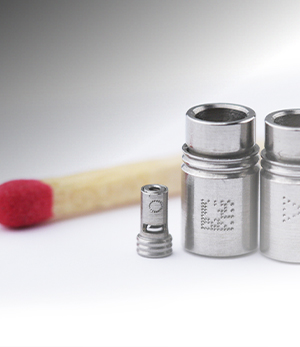

Mit Ritz- und Nadelprägesystemen lassen sich beispielsweise alphanumerische Zeichen, Sonderzeichen, Logos, Seriennummern und Teilenummern markieren. Auch DataMatrix-Codes können als Punktschrift direkt auf das Werkstück geprägt werden.
Schriftgröße und Schriftbreite können an die jeweilige Markieraufgabe angepasst werden.
Wie tief kann mit Ritz- und Nadelprägetechnik geprägt werden?
Die mögliche Prägetiefe hängt vom Werkstoff, dem eingesetzten Prägeverfahren und dem verwendeten Prägekopf ab. Beim Nadelprägen sind auch größere Prägetiefen möglich.
Die Prägetiefe wird unter anderem über den eingestellten Prägedruck beeinflusst. BORRIES bietet unterschiedliche Prägeköpfe für verschiedene Leistungsbereiche.
Eignen sich Ritz- und Nadelprägesysteme für DataMatrix-Codes?
Ja. DataMatrix-Codes können mit der Punktschriftprägetechnik direkt in die Werkstückoberfläche geprägt werden. Der Code kann dabei als ECC200 ausgeführt und kameragelesen werden.
Für eine zuverlässige Lesbarkeit sind unter anderem die Positioniergenauigkeit und der Abstand zwischen Prägekopf und Werkstück entscheidend.
Können Ritz- und Nadelprägesysteme auch gewölbte Werkstücke markieren?
Ja. Sowohl Ritz- als auch Nadelprägen können auf gewölbten Oberflächen eingesetzt werden.
Entscheidend ist die konstruktive Auslegung der Markierlösung und die Abstimmung des Prägekopfes auf das Werkstück.
Was muss beim Einbau eines Prägekopfes beachtet werden?
Bei der Integration eines Ritz- oder Nadelprägesystems muss die gesamte Konstruktion ausreichend steif ausgeführt sein. Spiel und elastische Bewegungen in der Werkstückaufnahme oder im Kraftfluss können die Qualität der Kennzeichnung beeinträchtigen.
Besonders bei DataMatrix-Codes ist eine präzise Positionierung wichtig. Deshalb müssen Präger, Werkstück, Aufnahme und Maschinenkonstruktion als Gesamtsystem betrachtet werden.
Sind Ritz- und Nadelprägesysteme für automatisierte Produktionslinien geeignet?
Ja. Prägeeinheiten können in automatisierte Produktionsanlagen integriert werden. Dabei müssen unter anderem Werkstückfixierung, Positioniergenauigkeit und die auftretenden Reaktionskräfte bei der Konstruktion berücksichtigt werden.
BORRIES bietet Prägeeinheiten für die Integration in industrielle Produktionsprozesse.
Was ist der Unterschied zwischen einer Prägemaschine, einer Markiermaschine und einer Graviermaschine?
Die Begriffe werden von Kunden häufig unterschiedlich verwendet. Eine Prägemaschine oder Markiermaschine erzeugt eine Kennzeichnung durch ein bestimmtes Markierverfahren; beim klassischen Gravieren wird Material mechanisch abgetragen.
Wer nach einer „Graviermaschine“ oder einem „Gravierer“ für die industrielle Bauteilkennzeichnung sucht, benötigt daher nicht zwangsläufig eine klassische Gravurlösung. BORRIES bietet mit Ritz- und Nadelprägetechnik alternative Verfahren für die dauerhafte Kennzeichnung von Werkstücken.
